由試驗研究可知，樹脂類發光卵石作為骨料制備發光透水混凝土時，由于石子表面過于光滑，與水泥漿體粘結力差，致使混凝土拌合物的工作狀態較差。而且由于樹脂骨料本身強度低，導致配置的透水混凝土均強度較低，使用5-10mm碎石時抗壓強度，僅為8.5MPa。同時試驗表明，樹脂發光石粒徑相同時，由碎石制備的發光透水混凝土的孔隙率、透水系數和強度均高于卵石配置的混凝土。主要是由于碎石具有更多的棱角和相對粗糙的表面，棱角多使混凝土孔隙率較大，連通孔隙較多，混凝土透水性增強，而且碎石粗糙的表面使之與水泥漿體的粘結力增大，使碎石型骨料透水混凝土強度高于卵石型骨料。

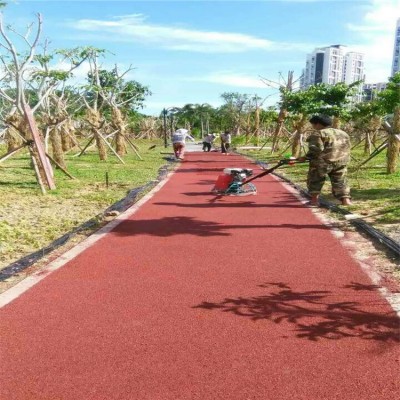

　　彩色透水混凝土應海綿城市的推廣而生，是一種新型的生態環保材料，對小區的有調節作用，可以收集雨水，地面積水，補充地下水資源，「佳境生態」透水地坪道路材料前景廣闊透水道路建設是海綿城市道路交通設計的主要方向。

　　透水混凝土路面主要有以下作用：①雨水可以通過其孔隙滲入地下土壤，凈化水體，改善土壤生態環境，保護地下水資源；②通過其多孔結構可以降低空氣噪聲和摩擦噪聲；③通過滲透的水分可以改善城市熱環境；④降低城市排水系統壓力，減少城市內澇。

　　單純彩色層與有噴面的效果：彩色透水混凝土屬于干硬性的拌合物，其一般的制備方法是在攪拌過程中加入彩色顏料，對于數量較大的的混凝土項目，通過連續配料生產而達到完全一致的顏色有一定難度，容易產生局部色差，而當混凝土中某些鹽、堿被水溶解后，隨水遷移到混凝土表面，而混凝土表面又呈干濕交替狀態時，這些可溶性物質就會析出白色結晶物，形成白霜，俗稱“泛白”。綜上所述，通常采用的解決方法就是，在硬化混凝土表面噴涂可形成保護膜的罩面保護劑，這種罩面劑色彩鮮艷、觀感好、抗紫外線功能較強、耐久性能好。
